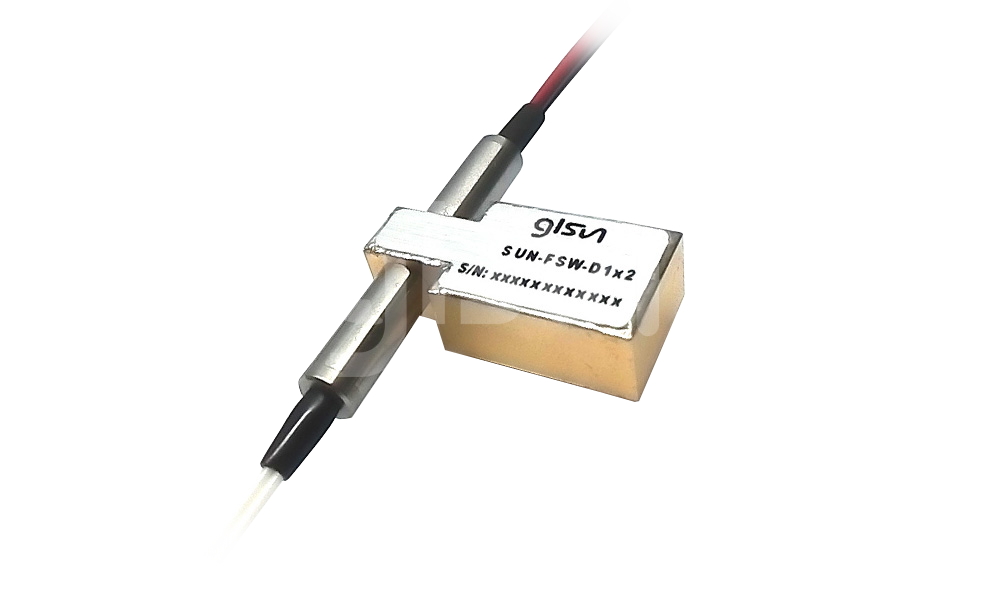

桂林光隆科技CD1x2G繼電器式小型光開關，具有插損低、體積小等優點，是用于動態配置分插復用器OADM、城域網（MAN）和網絡安全監控的理想器件，通過光路切換，實現光路交叉鏈接切換，纖小的封裝更易于集成進高密度的光通信系統中，有鎖定及非鎖定兩種控制類型。
產品特性
·低插入損耗
·波長范圍寬
·低信道串擾
·高穩定性，高可靠性
·光路無膠
·鎖定與非鎖定
產品應用
·實驗室研發
·監控系統
·動態配置分發復用OADM
·城域網 (MAN)
·網絡安全與監控
|
參數 |
單位 |
SUN-FSW-CD1×2G |
|
|
波長范圍 |
nm |
850±40 / 1300±40 |
1260 ~ 1650 |
|
測試波長 |
nm |
850 / 1300 |
1310 / 1550 |
|
插入損耗 |
dB |
≤ 1.0 |
|
|
回波損耗 |
dB |
≥ 30 |
≥ 50 |
|
串擾 |
dB |
≥ 35 |
≥ 55 |
|
PDL |
dB |
-- |
≤ 0.05 |
|
WDL |
dB |
≤ 0.25 |
|
|
重復性 |
dB |
≤ ±0.02 |
|
|
工作電壓 |
V |
3.0 or 5.0 |
|
|
使用壽命 |
Cycles |
≥ 10 Million |
|
|
切換時間 |
ms |
≤ 8 |
|
|
光功率 |
mW |
≤ 500 |
|
|
工作溫度 |
℃ |
-5~ +70 |
|
|
儲存溫度 |
℃ |
-40 ~ +85 |
|
|
相對濕度 |
% |
5 ~ 95 |
|
|
重量 |
g |
13 |
|
|
尺寸 |
mm |
(L)27.0×(W)12.6×(H)8.2 ±0.2 |
|
SUN-FSW-CD1×2G-A-B-C-D-E-F-G
|
A |
B |
C |
D |
E |
F |
G |
|
光纖類型 |
工作電壓 |
控制類型 |
測試波長 |
套管類型 |
光纖長度 (含連接頭) |
連接頭類型 |
|
SM: SM,9/125 M5: MM,50/125 M6: MM,62.5/125 X: Others |
3: 3V 5: 5V |
L: 鎖定 N: 非鎖定 |
850: 850nm 1310: 1310nm 8513: 850/1310nm 1550: 1550nm 1315: 1310/1550nm X: Others
|
25: 250um 90: 900um X: Others |
05: 0.5m±5cm 10: 1.0m±5cm 15: 1.5m±5cm X: Others |
OO: None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC STP: ST/PC LP: LC/PC LA: LC/APC DLP: Duplex LC/PC X: Others
|
