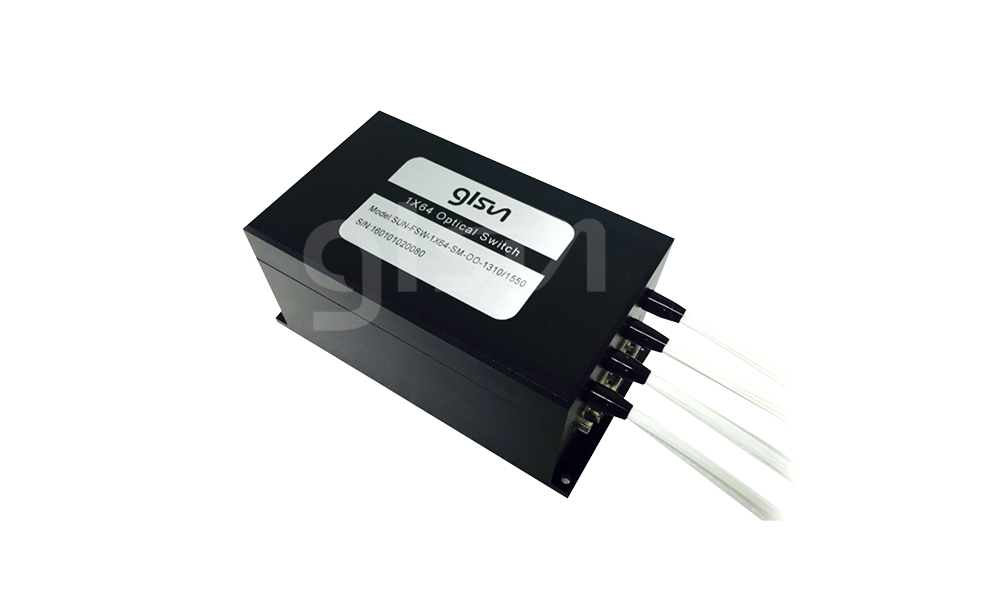

桂林光隆科技集團股份有限公司的1×N多通道電機式光開關是一種具有光路切換功能的功能部件。在光纖傳輸系統中用于多路光纖監測、多光源/探測器選擇和光纖線路保護等。此外，還用于光纖測試系統及其組件測試、戶外光纜測試、多點測光傳感監測系統等。
產品特性
· 低插損
· 高可靠性
· 并行接口
· 模塊化設計
· 光路無膠
產品應用
· 環網
· 光網絡遠程控制
· 光纖光學組件測試
|
參數 |
單位 |
SUN-FSW-1×N |
|
|
通道數 |
- |
N ≤ 64 |
65 ≤ N ≤ 128 |
|
波長范圍 |
nm |
SM: 1260~ 1650 MM: 850±40/ 1300±40 or 1260~ 1650 |
|
|
測試波長 |
nm |
SM: 1310/ 1550 MM: 850/ 1300 or 1550 |
|
|
插入損耗 |
dB |
Typ: 0.6 Max: 0.8 |
Typ: 1.0 Max: 1.2 |
|
回波損耗 |
dB |
SM ≥ 50 MM ≥ 30 |
|
|
串?dāng)_ |
dB |
SM ≥ 70 MM ≥ 55 |
|
|
PDL |
dB |
≤ 0.10 |
|
|
WDL |
dB |
≤ 0.25 |
|
|
重復性 |
dB |
≤ ±0.05 |
|
|
使用壽命 |
Cycles |
≥ 10 Million |
|
|
切換時間 |
ms |
10×( n-m ) + 5 ( from port m to n, n>m ) |
|
|
10×( n-m ) + 30 ( from port n to m, n>m ) |
|||
|
光功率 |
mW |
≤ 500 |
|
|
工作溫度 |
℃ |
-20 ~ +70 |
|
|
儲存溫度 |
℃ |
-40 ~ +85 |
|
|
相對濕度 |
% |
5 ~ 95 |
|
| 封裝尺寸 |
mm |
135×44×32（N≤8） 135×64×32（N≤16） 184×78×36（N≤16） 150×80×32（N≤16） 150× 120×32（N≤32） 150×80×70（N≤64） 150× 150×70（N≤128） |
|
|
控制接口 |
- |
Parallel port / Serial port (TTL/RS232 optional) |
|
| 備注：以上參數不包含連接頭 | |||
SUN-FSW-1×N(N≤128)-A-B-C-D-E-F-G
|
N |
A |
B |
C |
D |
E |
F |
G |
|
通道 |
光纖類型 |
測試波長 |
套管類型 |
光纖長度 (含連接頭) |
連接頭 |
封裝尺寸 |
控制接口 |
|
2 ~ 128
|
SM： 9/125um M5： 50/125um M6： 62.5/125um X: 其他
|
1300： 1300nm 1310： 1310nm 1550： 1550nm 1315： 1310/1550nm 850： 850nm 8513： 850/1300nm X: 其他
|
90： 900um X：其他
|
05: 0.5±0.05m 10: 1.0±0.05m 15： 1.5±0.05m X: 其他
|
OO： None FP： FC/PC FA： FC/APC SP： SC/PC SA： SC/APC LP： LC/PC LA： LC/APC X: 其他
|
15：N≤8 135×44×32-DB9-F 02: N≤16 135×64×32-DB9 12: N≤16 184×78×36-DB9-F 23：N≤16 150×80×32-DB15 24：N≤64 150×80×70-DB25 25：N≤16 150×80×32-DB25 26：N≤128 150× 150×70-DB25 29：N≤32 150× 120×32-DB25 X: 其他
|
P: Parallel port U: TTLSerial port R: RS232 Serial port X: 其他 |
