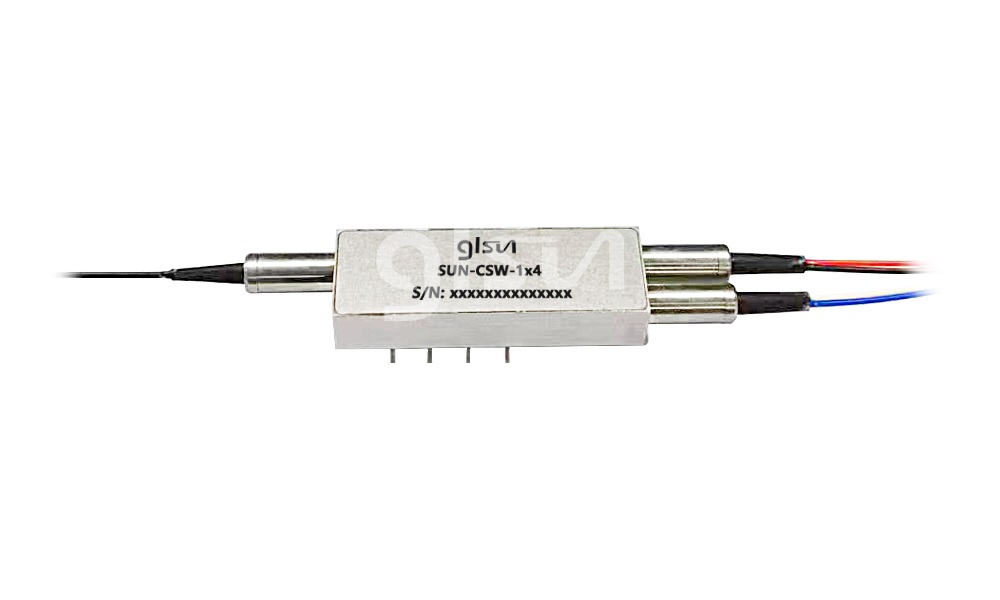

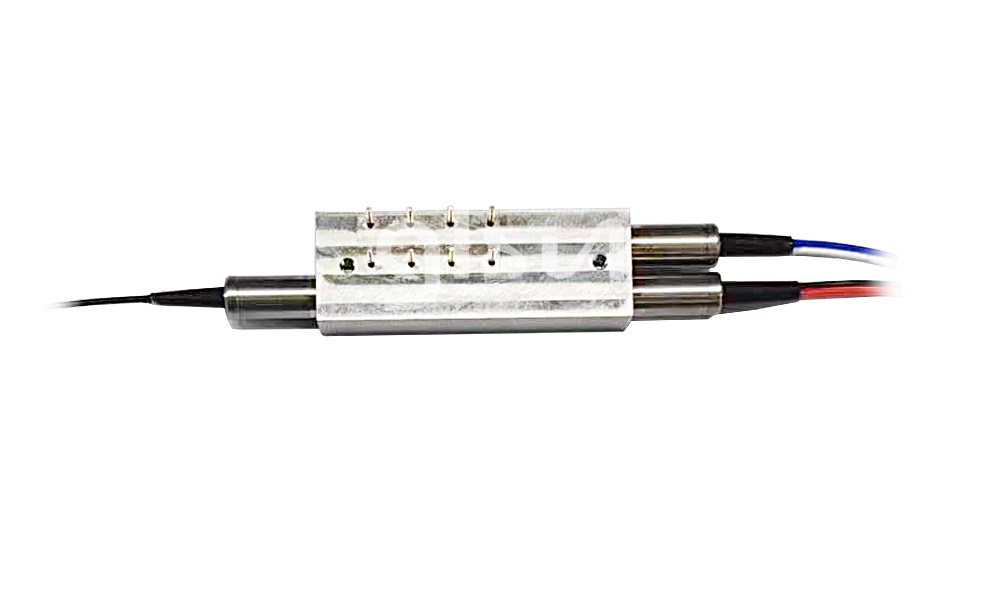

桂林光隆科技集團股份有限公司的高功率M1x4磁光開關通過連接或阻斷光信號來連接光路。此高功率1x4磁光開關具有非機械配置，并通過電控制信號激活。磁光開關還具有內置環形器和隔離器功能。產品廣泛應用于航空航天和光纖傳感系統。
產品特性
·高切換速度
·高穩定性，高可靠性
·光路無膠
·自動防故障閉鎖
產品應用
·航空航天設備
·可配置的上/下路
·系統監測
·光纖傳感系統
性能指標
|
參數 |
單位 |
SUN-CSW-M1x4 |
|
|
波長范圍 |
nm |
1280 ~ 1340 |
1520 ~ 1580 |
|
測試波長 |
nm |
1310 |
1550 |
|
插入損耗 |
dB |
≤ 1.2 |
|
|
TDL |
dB |
≤ 0.30 |
|
|
PDL |
dB |
≤ 0.20 |
|
|
回波損耗 |
dB |
≥ 50 |
|
|
串?dāng)_ |
dB |
≥ 40 |
|
|
重復性 |
dB |
≤ ±0.01 |
|
|
切換時間 |
us |
≤ 100 |
|
|
脈沖持續時間 |
us |
200 ~ 500 |
|
|
使用壽命 |
Cycles |
≥10 Billions |
|
|
控制類型 |
NA |
鎖定 |
|
|
工作電流 |
mA |
≤ 200 |
|
|
最大光功率 |
mW |
≤ 500 |
|
|
工作溫度 |
℃ |
-5 ~ +70 |
|
|
儲存溫度 |
℃ |
-40 ~ +85 |
|
|
封裝尺寸 |
mm |
(L)30.0×(W)20.0×(H)8 ±0.2 |
|
注：光功率≤10W可定制。
SUN-CSW-M1x4-A-B-C-D-E-F-G
|
A |
B |
C |
D |
E |
F |
G |
|
開關類型 |
光纖類型 |
電壓 |
波長 |
套管類型 |
光纖長度 |
連接頭類型 |
|
B：Bidirectional U：Unidirectional |
SM：SM，9/125 X：Others |
2.5：2.5V X：Others |
1310：1310nm 1550：1550nm X：Others |
250：250um 900：900um X：Others |
05：0.5m±5cm 10：1.0m±5cm X：Others |
OO：None FC：FC/PC FA：FC/APC SC：SC/PC SA：SC/APC LC：LC/PC X：Others |
