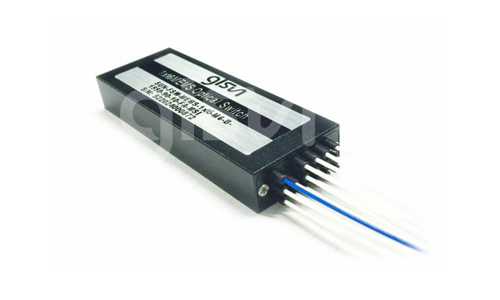

桂林光隆科技集團股份有限公司的MEMS 1xN單模光開關基于MEMS技術研發，具有小型封裝、高穩定性、高可靠性、光路無膠、非鎖定狀態等特點，可應用于DWDM網絡、通道監視器、實驗室研究、可配置的OADM系統中。
產品特性
·基于MEMS技術
·小型封裝
·高穩定性
·高可靠性
·光路無膠
·非鎖定狀態
產品應用
·DWDM網絡
·通道監視器
·實驗室研究
·動態配置分插復用系統
|
參數 |
單位 |
SUN-MS-S1-1XN(≤32)-SM |
|
波長范圍 |
nm |
1260~1650 |
|
測試波長 |
nm |
1310/1550 |
|
插入損耗 |
dB |
0.6(TYP) 1.0(MAX) N≤8 1.0(TYP) 1.6(MAX) N≤16 1.6(TYP) 1.8(MAX) N≤32 |
|
WDL |
dB |
≤0.3 |
|
PDL |
dB |
≤0.15 |
|
TDL |
dB |
≤0.3 |
|
回波損耗 |
dB |
≥45 |
|
串擾 |
dB |
≥50 |
|
重復性 |
dB |
≤±0.05 |
|
電源 |
V |
4.8~12.5 |
|
功耗 |
mW |
≤500 |
|
使用壽命 |
Cycles |
≥109 |
|
切換時間 |
ms |
≤20 |
|
傳輸功率 |
mW |
≤500 |
|
工作溫度 |
℃ |
-5~+70 |
|
儲存溫度 |
℃ |
-40~+85 |
|
封裝尺寸 |
mm |
Type A: 39.1(L) x 24.7(W) x 11(H) ±0.2 Type B: 65(L) x 24.7(W) x 11(H) ±0.2 Type C: 37(L) x 21(W) x 10(H) ±0.2 with 14PIN |
| 備注：以上參數不包含連接頭 | ||
SUN-MS-S1-1xN(≤32)-A-B-C-D-E-F-G
（MS:MEMS Optical Switch; S1:Series 1）
|
N |
A |
B |
C |
D |
E |
F |
G |
|
端口數 |
光纖類型 |
封裝類型 |
測試波長 |
套管類型 |
光纖長度 (含連接頭) |
連接頭 |
接口 |
|
8:8 16:16 24:24 32:32 X:其他
|
SM: SM, 9/125 X:其他
|
A:TypeA B:TypeB C:TypeC
|
1310:1310nm 1550:1550nm 1315: 1310&1550nm X:其他
|
25:250um (TypeA/C) 90:900um (TypeB)
|
05:0.5m±5cm 10:1.0m±5cm 15:1.5m±5cm X:其他
|
FA:FC/APC FP:FC/PC LA:LC/APC LP:LC/PC SA:SC/APC SP:SC/PC X:其他
|
TTL: TTL/UART I2C: I2C/UART
|
