產品描述

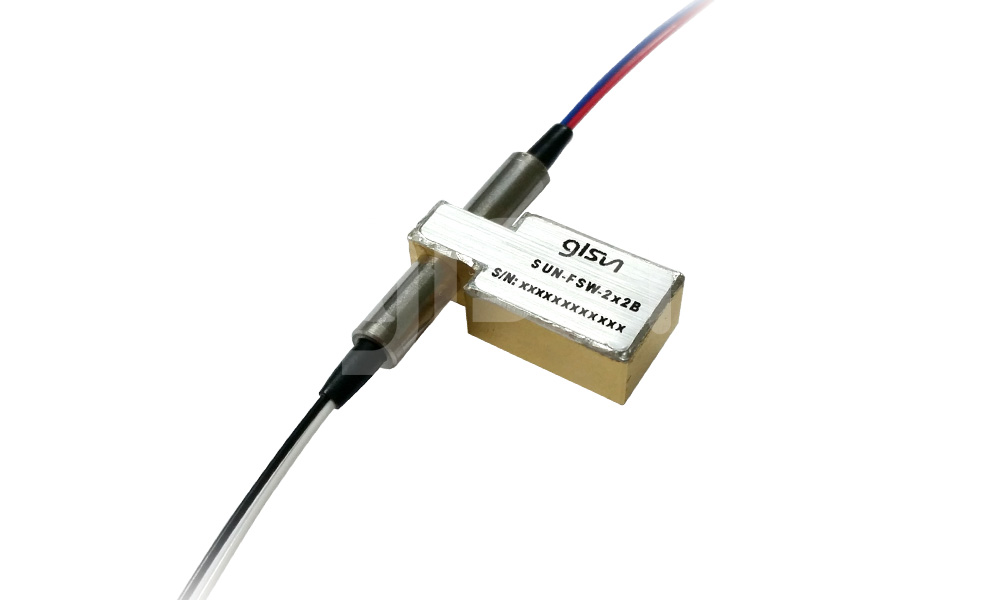

桂林光隆科技2x2BG保偏機械光開關是一款適用于高密度光通信系統的高性能光器件。該產品采用緊湊的封裝設計，具有低插入損耗的特點，能夠滿足動態配置OADM、OXC、光交換等應用對光信號處理的高精度要求。
產品特性
·低插入損耗
·波長范圍寬
·低信道串擾
·高穩定性，高可靠性
·光路無膠
·鎖定與非鎖定
產品應用
·實驗室研發
·監控系統
·動態配置分插復用OADM
·城域網(MAN)
·網絡安全與監控
性能指標
|
參數 |
單位 |
SUN-FSW-PM-2×2BG |
|
波長范圍 |
nm |
1310±50 or 1550±50 |
|
測試波長 |
nm |
1310 or 1550 |
|
插入損耗 |
dB |
≤ 0.8 |
|
回波損耗 |
dB |
≥ 50 |
|
串擾 |
dB |
≥ 55 |
|
PDL |
dB |
≤ 0.05 |
|
WDL |
dB |
≤ 0.25 |
|
ER |
dB |
≥ 18 |
|
重復性 |
dB |
≤ ±0.02 |
|
工作電壓 |
V |
3.0 or 5.0 |
|
重復性 |
Cycles |
≥10 Million |
|
切換時間 |
ms |
≤ 8 |
|
光功率 |
mW |
≤ 500 |
|
工作溫度 |
℃ |
-5~ +70 |
|
儲存溫度 |
℃ |
-40 ~ +85 |
|
相對濕度 |
% |
5 ~ 95 |
|
重量 |
g |
14 |
|
尺寸 |
mm |
(L)27.0×(W)12.6×(H)8.2 ±0.2 |
SUN-FSW-PM-2×2BG-A-B-C-D-E-F-G
|
A |
B |
C |
D |
E |
F |
G |
|
光纖類型 |
工作電壓 |
控制類型 |
測試波長 |
套管類型 |
光纖長度 (含連接頭) |
連接頭類型 |
|
PM13: PM1310 PM15: PM1550 X: Others |
3: 3V 5: 5V
|
L: 鎖定 N: 非鎖定
|
1310: 1310nm 1550: 1550nm X: Others
|
25: 250um 90: 900um X: Others
|
05: 0.5m±5cm 10: 1.0m±5cm 15: 1.5m±5cm X: Others
|
OO: None FA: FC/APC (Align to slow axis)
|
